RISE : le nouveau moteur REVOLUTIONNAIRE de SAFRAN
Introduction
Depuis plus de six décennies, le paysage aéronautique est dominé par les turboréacteurs à double flux, un standard de l'industrie.
Cependant, la pression croissante pour des solutions plus écologiques et économiquement viables a poussé les ingénieurs à repenser radicalement le moteur d'avion.

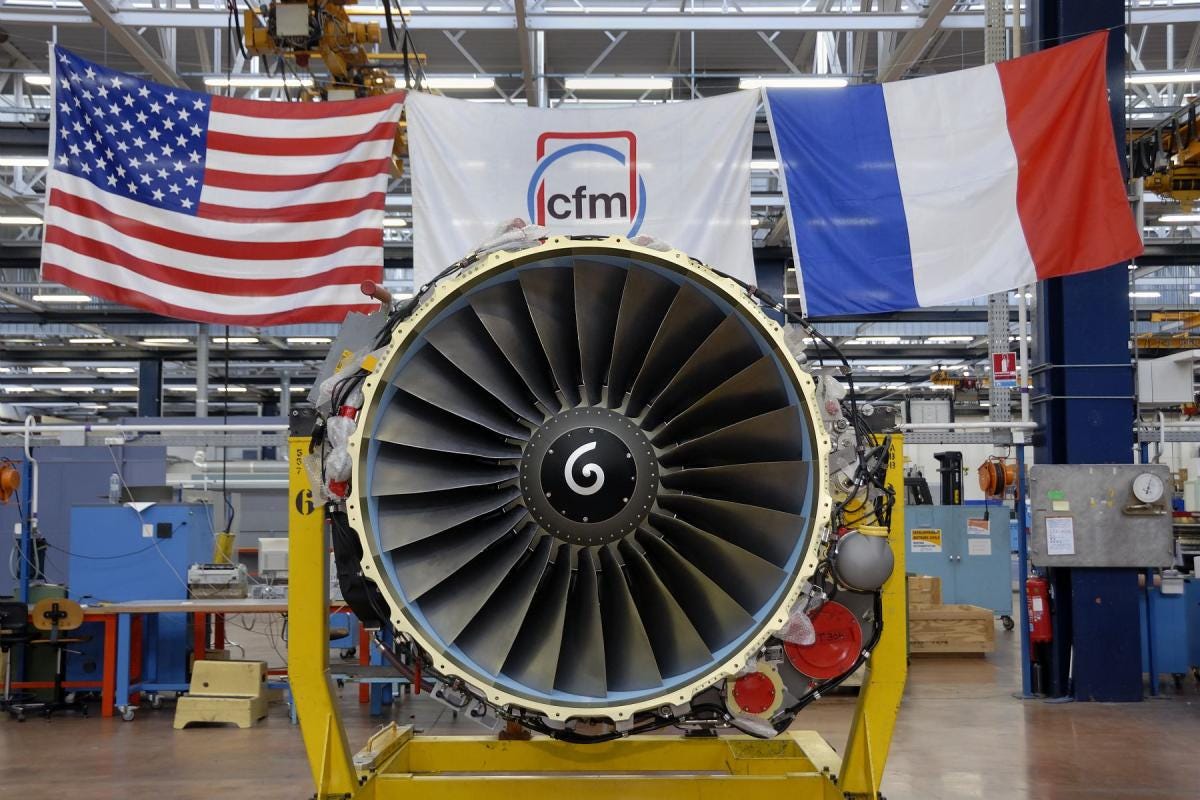

Parmi les innovations les plus prometteuses figure l'open fan, une technologie développée par CFM International, une joint-venture entre Safran et General Electric.
Ce nouveau design vise à réduire les émissions de CO2 de 20% tout en étant totalement compatible avec les carburants durables (Sustainable Aviation Fuel SAF).
L’historique des moteurs d’avions
Les moteurs d'avion ont fortement évolué depuis les premiers turboréacteurs simple flux pendant la Seconde Guerre mondiale, où une petite masse d'air était accélérée grâce à la combustion, générant une poussée.

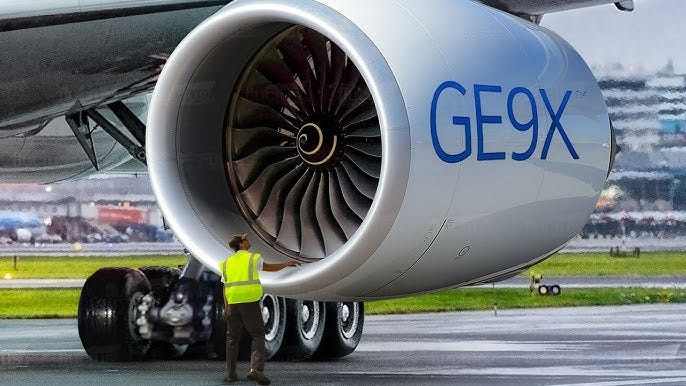

Le développement du turboréacteur à double flux dans les années 1960, marque un tournant technologique: il ne suffit plus d’accélérer une petite masse d’air pour augmenter la poussée mais d’accélérer une masse d’air plus importante tout en réduisant la consommation et en augmentant la poussée.
En effet, dans ces moteurs une grande partie de la masse d’air est simplement accélérée par le premier étage du compresseur : la fan. L’autre partie étant accélérée par la combustion. Ce mécanisme améliore considérablement la consommation de carburant et réduit les émissions sonores, comparé aux configurations à simple flux.
Au fil des décennies, la technologie à double flux a permis des avancées telles que l'augmentation des taux de dilution (le ratio de l'air passant seulement dans la soufflante sur l'air passant par la chambre de combustion), améliorant encore la consommation réduisant ainsi les émissions de CO2. Par exemple, les taux de dilution sont passés de 5:1 dans les premiers modèles à plus de 10:1 dans les technologies actuelles. Les innovations au niveau des matériaux, telles que l'utilisation de composites avancés et de superalliages, ont également permis de diminuer le poids des moteurs tout en résistant à des températures de fonctionnement plus élevées, poussant les performances à des niveaux inédits.
Aujourd'hui, le développement de nouveaux moteurs continue avec l'introduction de concepts tels que l'open fan, qui promettent de révolutionner encore une fois l'efficacité des moteurs par une architecture radicalement ouverte.
Cette évolution vers des moteurs sans nacelle cherche à maximiser le taux de dilution et à réduire la consommation de carburant de manière encore plus significative, s'inscrivant dans une quête constante d'efficience et de durabilité environnementale.
Le Concept d'Open Fan Expliqué

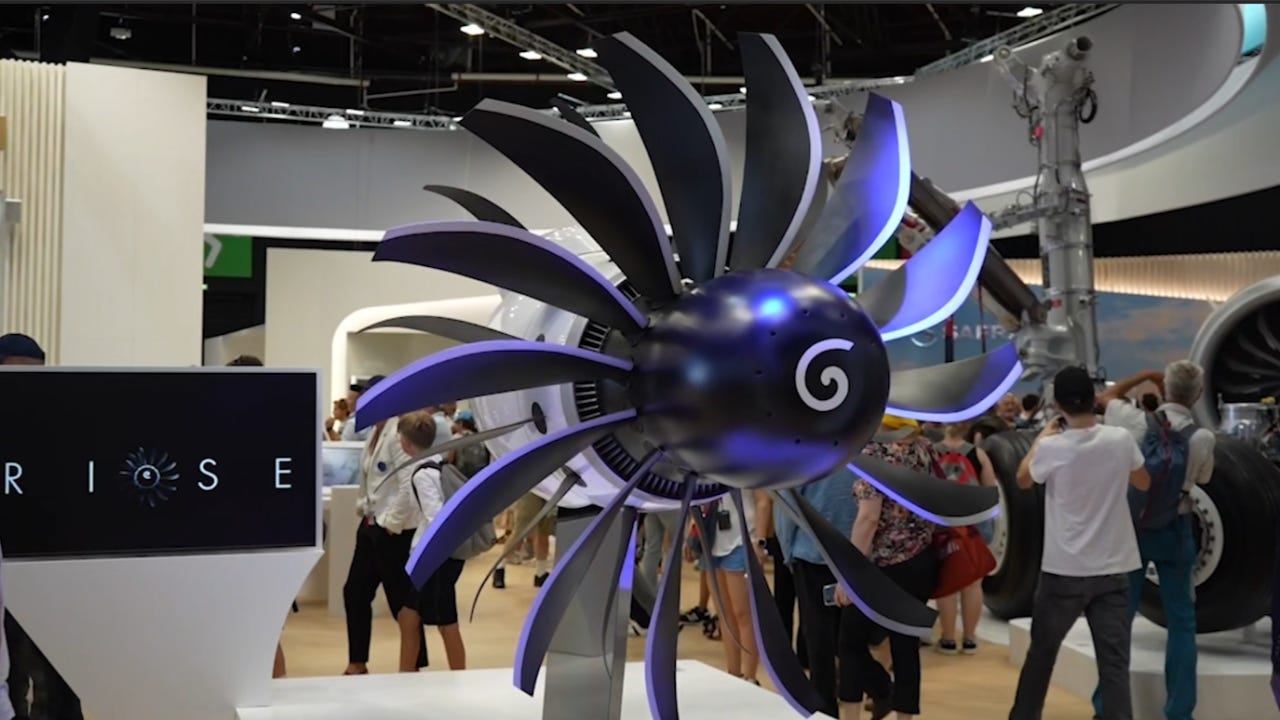

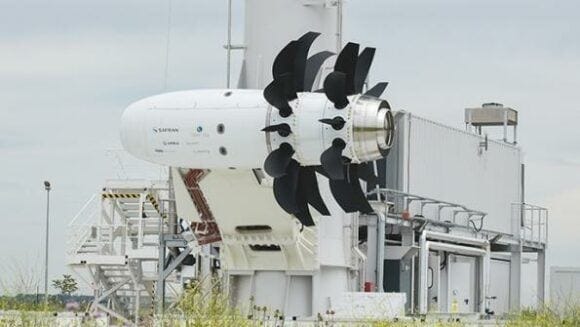

Le concept de l'open fan, développé notamment par Safran et General Electric, représente une avancée dans la conception des moteurs d'avions. Contrairement aux moteurs à double flux traditionnels qui carène la soufflante dans une nacelle, l'open fan permet d’avoir ce premier étage à l’air libre.
Ce changement architectural permet d'augmenter le diamètre de la soufflante sans être limiter par le diamètre de la nacelle, offrant un taux de dilution (ratio d'air bypassé sur air comburant) nettement supérieur. Typiquement, les moteurs à double flux actuels présentent des taux de dilution autour de 10:1 à 12:1, tandis que l'open fan pourrait théoriquement atteindre des taux aussi élevés que 25:1.
Les moteurs à double flux traditionnels, bien qu'efficaces, sont limités par la taille de leur nacelle qui doit être optimisée pour équilibrer les performances aérodynamiques et acoustiques. L'open fan, avec sa soufflante, réduit la traînée aérodynamique et améliore le rendement du moteur par une meilleure admission d'air. En outre, cette configuration facilite également l'entretien du moteur, car les composants sont plus accessibles.
Le diamètre prévu de l'open rotor, frôlant les 4 mètres, pose un défi majeur en termes de conception et d'intégration. Une nacelle, utilisée dans les moteurs actuels pour réduire le bruit et assurer diverses fonctions de sécurité et de performance, devient impraticable à cette échelle.
En termes de performances environnementales, l'open fan se distingue particulièrement dans la réduction des émissions de CO2 et la consommation de carburant. Grâce à son taux de dilution amélioré, il permet une combustion plus efficace, réduisant ainsi la consommation de carburant de jusqu'à 20% par rapport aux moteurs à double flux de dernière génération.
De plus, l'open fan est conçu pour être compatible avec les carburants alternatifs tels que les carburants d'aviation durables (SAF), ce qui pourrait encore diminuer son empreinte carbone.
De nouvelles solutions doivent être envisagées pour assumer ces fonctions, y compris des avancées dans les matériaux et la conception acoustique. L'intégration de tels moteurs sur les ailes, ou même dans d'autres parties de l'avion, nécessite une collaboration étroite entre les motoristes et les constructeurs d'avions pour redéfinir l'aérodynamique et la structure des futurs appareils.
Impact Environnemental et Économique
L'open fan ne se contente pas de promettre une réduction des émissions de CO2 ; sa compatibilité avec les SAF ouvre la voie à une aviation plus verte. Les SAF sont conçus pour être utilisés dans les moteurs d'avion sans modification majeure et sont considérés comme un carburant crucial pour atteindre les objectifs de neutralité carbone de l'aviation. En outre, la baisse de la consommation de carburant pourrait réduire significativement les coûts opérationnels, bien que ces économies soient partiellement contrebalancées par les coûts initiaux des technologies émergentes.
Les SAF peuvent réduire les émissions de gaz à effet de serre de jusqu'à 80% par rapport au kérozène classique sur leur cycle de vie, amplifiant ainsi les bénéfices environnementaux de l'architecture open fan.
Étude de Cas Potentielle : Intégration de l'Open Fan dans des Modèles d'Avions Existant ou Futurs
La réussite de l'intégration de technologies de motorisation avancées comme l'open fan dans l'aviation commerciale repose essentiellement sur une collaboration étroite et stratégique entre les motoristes et les constructeurs d'avions (avionneurs). Cette synergie est cruciale car elle permet d'aligner les innovations en matière de propulsion avec les spécifications structurelles et les exigences de performance des avions. L'open fan, par exemple, avec son architecture unique et ses grands ventilateurs non carénés, nécessite des ajustements significatifs en termes de conception aérodynamique, de support structurel, et de compatibilité acoustique pour être intégré efficacement sous les ailes des avions.
Considérons le cas hypothétique de l'intégration de l'open fan dans un modèle d'avion existant tel que l'Airbus A320. Cette intégration nécessiterait une évaluation détaillée des impacts structurels causés par le poids supplémentaire et le changement de dynamique aérodynamique. Les ingénieurs devraient redessiner la voilure ou renforcer les points d'attache du moteur pour accueillir le diamètre plus large de la soufflante. De plus, des simulations et des tests en soufflerie seraient indispensables pour optimiser l'efficacité aérodynamique et minimiser les nuisances sonores, deux aspects critiques affectés par les soufflantes exposés de l'open fan.
Pour un modèle d'avion futur, tel qu'un successeur, l'open fan pourrait être envisagé dès les premières phases de conception. Ceci permettrait une intégration plus harmonieuse et une optimisation autour de cette technologie, potentiellement établissant un nouveau standard en termes de performance environnementale et économique pour l'aviation commerciale. Ce processus inclurait des étapes de co-développement où motoristes et avionneurs travailleraient de concert pour créer une synergie entre la motorisation et la cellule de l'avion, maximisant ainsi les performances globales et minimisant les coûts de développement.
Conclusion
L'open fan représente plus qu'une simple évolution des moteurs d'avion ; il s'agit d'une révolution potentielle qui pourrait redéfinir les normes de performance, d'efficacité et d'écologie dans l'aviation commerciale. En abaissant les émissions de CO2 et en augmentant la compatibilité avec les carburants alternatifs, cette technologie pourrait jouer un rôle clé dans la manière dont nous volons dans le futur. Avec les défis viennent de grandes opportunités pour l'industrie aéronautique, promettant une ère nouvelle et améliorée de transport aérien.
